基礎工事はここを見てパート10

基礎工事施工品質シリーズもいよいよ10回目。
まだまだ続きます。
前回はベースコンクリートの湿潤養生でしたが、
今回はこれ。

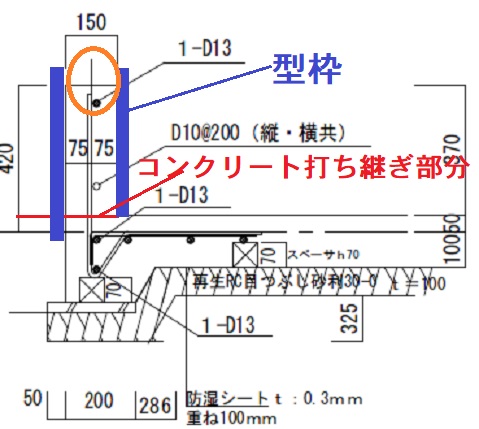

型枠につけるアンカーセット。橙色の楕円部分です。

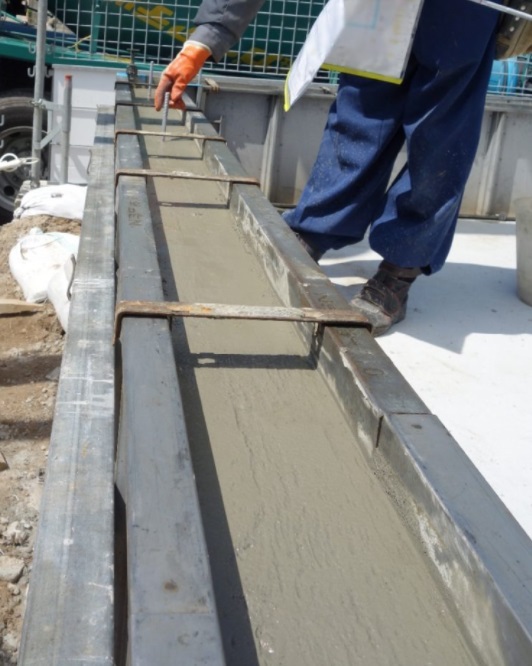

写真で見るとこれ。

型枠アンカーボルトセットをつけて、中心部に入れる、垂直に入れる、高さを均一に入れるというひと手間です。

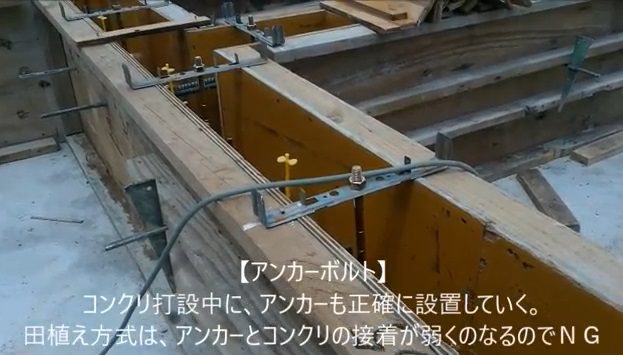

昔はこんな風でした。

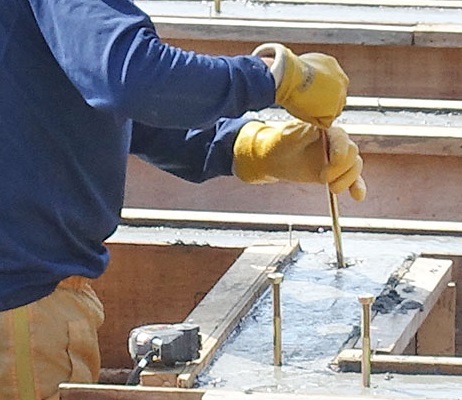

田植え方式なんて訳の分からないネーミングがあったりでねぇ・・・ネットで発見した写真。コンクリートを打設した後に埋めています。

これも同一。

後入れすると、高さが下がる、垂直が出ない、中心部にしっかりと入らないなど大工が土台を敷くときに問題が起きる。
見た目も悪いしね。
アンカーセットを設置するひと手間でとてもいい仕上がりになります。
知っておいてくださいね。次回は立ち上がり部分のコンクリート打設になります。
